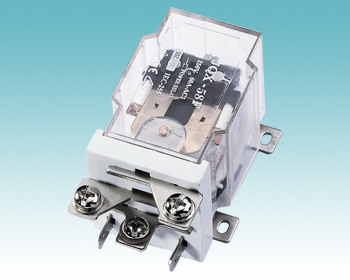

JQX

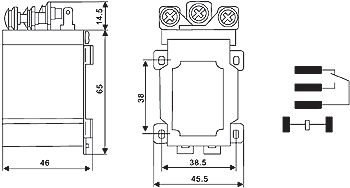

Size(mm): 65×38.5×46
Tirminal layout: 1Z,1H,1D
Contact capacity:
Contact resistance: ≤50mΩ
Inulation resistance: ≥1000MΩ
Dielectric strength: BOC 1500VAC/BCC 2500VAC
Model |
JQX |
JQC |
JQC |
JQC |
Coil nominal voltage |
DC 6 to 220V |
DC 6 to 220V |
DC 6 to 220V |
DC 6 to 220V |
AC 6 to 380V |
AC 6 to 380V |
AC 6 to 380V |
AC 6 to 380V | |
Coil nominal power |
DC≤2.8W |
DC≤3W |
DC≤3.5W |
DC≤3W |
AC≤4.2VA |
AC≤4.2VA |
AC≤6VA |
AC≤4.5VA | |
Electrical life |
105OPS |
105OPS |
105OPS |
105OPS |
Mechanical life |
106OPS |
106OPS |
106OPS |
107OPS |
Operating temperature |
|
|
|
|
Weight |
≤ |
≤ |
≤ |
≤ |
Mounting methods |
Scfrew Mounting |
Scfrew Mounting |
Scfrew Mounting |
Scfrew Mounting |
